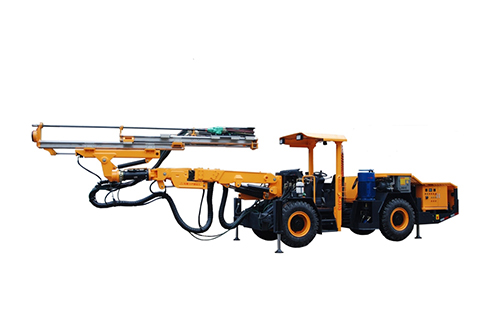

KJ313型全液压掘进钻车
首页 » 产品 » 凿岩机械 » 钻车 » 全液压掘进钻车 » KJ313型全液压掘进钻车

用途及特点

KJ313型全液压掘进钻车适用于12-35平方米断面的硬岩矿山掘进作业,专为兼顾打锚杆而设计,可在4m高巷道钻凿2.2m深的锚杆孔。

坚固可靠的万向大臂具有最佳断面覆盖形状,推进梁360°翻转和自动持平便于快速方便地实现钻孔定位。

大臂同时还可用于侧向开石门和锚杆钻孔作业。

钻车布置确保操作手视野良好。

布置平衡,强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活,快速,安全行驶。

高频冲击凿岩机采用梯级活塞优化了冲击波传递效率,提高钻进速度,降低钎具消耗并提高设备的安好率。

宽敞的作业空间和一系列自动功能有助于司机集中精力安全、快速、准确地钻进。

各个维修保养部位均受到良好的保护,同时又易于维护保养。

KJ313型全液压掘进钻车主要技术参数主要技术参数

外形尺寸与重量

长度

11300mm

宽度

1750mm

高度

2000/3000 mm

重量

约12000 kg

行驶速度,水平

10 km/h

最大爬坡能力

0.25

安全防护

噪音水平

<100 dB(A)

可升降安全顶棚

符合防滚翻防落石要求

钻进系统

凿岩机

1×HC50/R38

1×HC109/R38

冲击功率

13kW

18.8kW

冲击流量

105L/min

135L/min

冲击压力

130bar

135bar

最大回转压力

150bar

150bar

频率

62 Hz

47 Hz

扭矩

325Nm

780Nm

孔径

32-89mm

45-102mm

推进梁翻转

360°

推进梁补偿行程

900mm

钻臂

型号

K26F

形式

自动持平

钻臂伸缩

1200mm

电动液压泵站

电动机

45kW/55kW三相电机

冲击-推进-钻臂

轴向变量柱塞泵

回转

齿轮泵

过滤精度

10μ

液压油箱

240L

液压冷却器

水冷却器

工作电压

380V

频率

50Hz

起动方式

星-三角

电缆卷盘

1×K440

卷盘容缆量

100m/80m

电缆外径

Φ28mm/Φ32mm

电缆规格

3×35+3G6+2×1.5

3×50+3G6+2×1.5

风水路系统

空压机

1×JN5

排量

0.5m3/min

压力

5-7bar

钎尾润滑装置

压油式润滑油罐

润滑耗气量

0.3m3/min

润滑耗油量

180-250g/h

水泵

1×CR3

功率

1.5kW

水泵排量

3m3/h

底盘

柴油机

BF4L2011 53kW,2800rpm

尾气净化

尾气催化器

传动系统

四轮驱动闭式行走系统

摆动角

后桥摆动±10°

轮胎

11.00-20

转向机构

±40°铰接转向

行走制动

双回路液压制动器

驻车制动

减速器多盘湿式制动器

燃油箱

60L

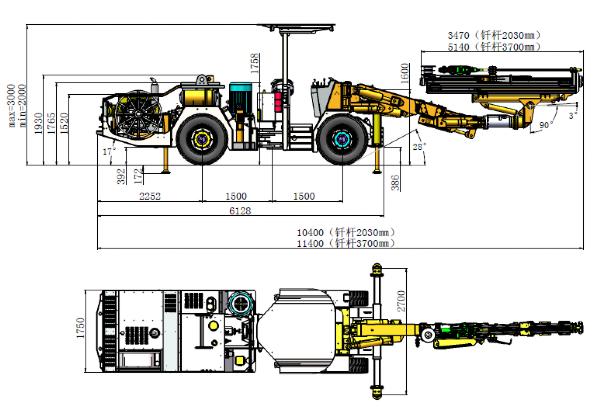

外形尺寸(含选配辅助动力站)

KJ313型全液压掘进钻车

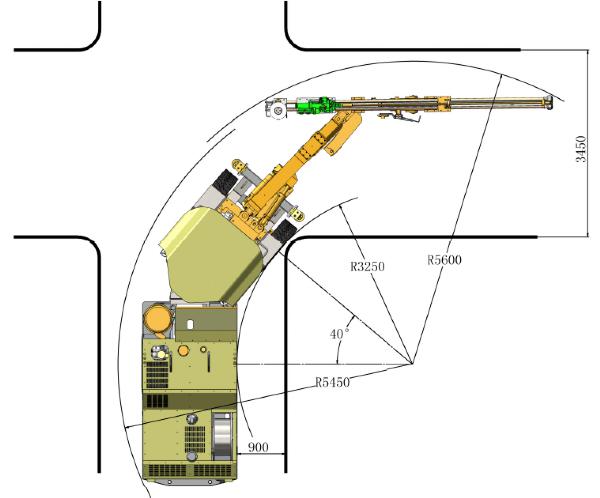

转变示意图

KJ313型全液压掘进钻车
