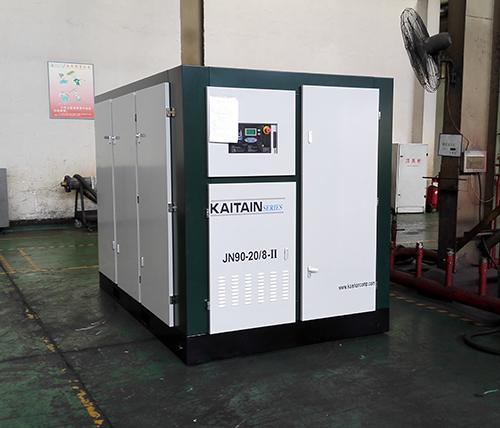

Kaitain JN系列两级压缩螺杆空气压缩机
首页 » 产品 » 空气压缩机 » Kaitain JN系列两级压缩螺杆空气压缩机

功率范围:90-400kW

开山两级压缩螺杆空气压缩机达到1级能效的关键点:

Kaitain JN系列两级压缩螺杆空气压缩机

1. 相比于单级压缩,两级压缩趋近于最省功的等温压缩,从原理上,两级压缩比单级压缩节能5〜8%。

采用两级压缩主机,就是采用大小不同的两组SKY螺杆转子,实现合理的压力分配,降低了每次压缩的压缩比。低的压缩比还有两个特别的优点:一个是减少了内泄漏,提高了容积效率;另一个是大大降低了轴承的负荷,提高了轴承寿命,延长了主机寿命。

2. 转子型线效率世界领先

最关键的还是转子型线效率,由汤炎博士开发的"T"专利型线,效率世界领先,比其它型线高出5〜15%。

3. 高端配置和系统优化

关键点还体现在产品局部设计和各细节上,以及系统的高端配置和优化,这又比其它品牌产品效率高出5〜8%。

高效的主机以及JN系列固有的进气调节设计、冷却流场设计、油气分离技术、高效电机、智能自动控制等等的创新技术,将为广大客户带来实实在在的节能效益。

Kaitain JN系列两级压缩螺杆空气压缩机技术参数

产品型号  排气压力(Mpa)  排气量m3/min  电机功率(KW)  排气接口  噪声dB(A)  重量(kg)  外形尺寸(mm)  变频机组重量(kg)  变频机组外型尺寸(mm)
JN75-18/6-II  0.6 18 75 DN65  73 3400 2860×1780×2020  3500 3110×1780×2020
JN75-18/7-II  0.7 18

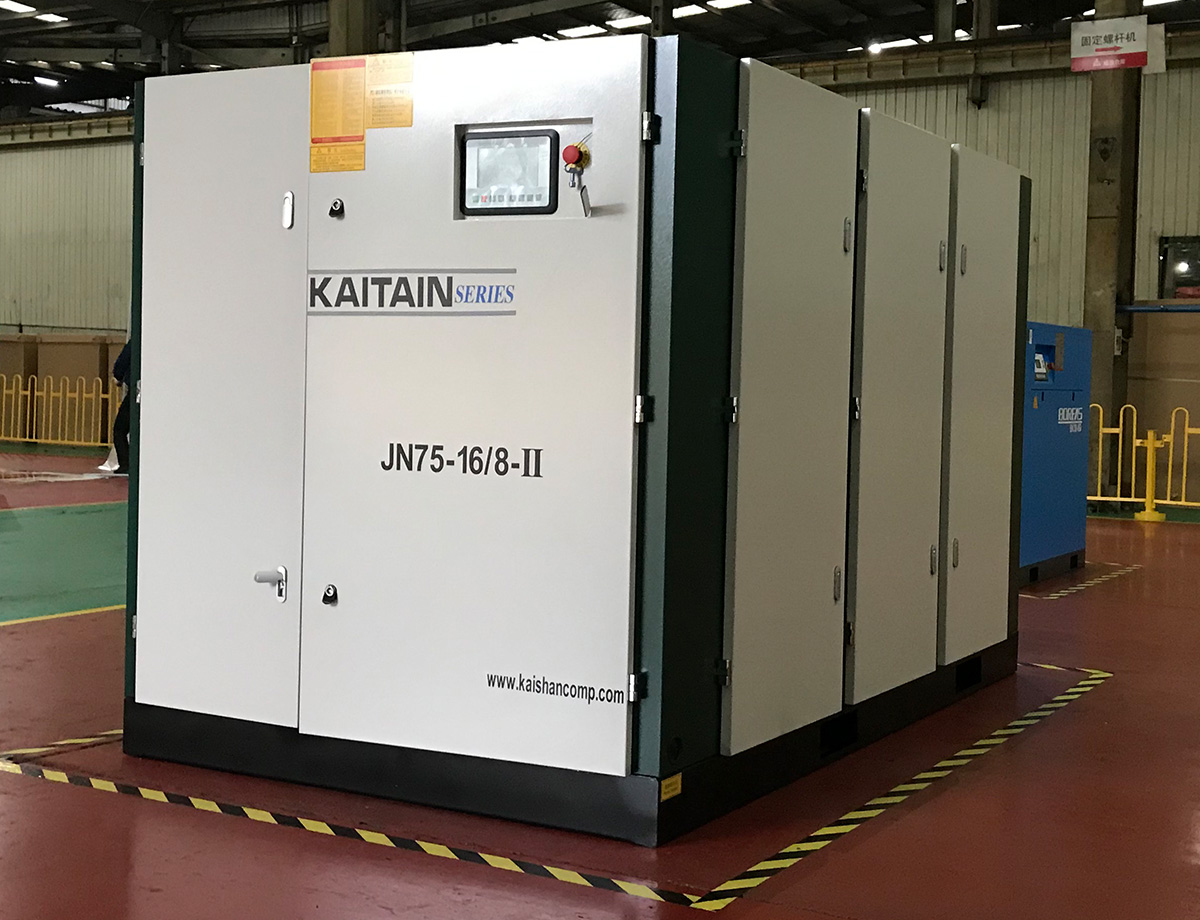

JN75-16/8-II  0.8 16
JN90-23/6-II  0.6 23 90 DN65  73 3500 2860×1780×2020  3600 3110×1780×2020
JN90-21/7-II  0.7 21

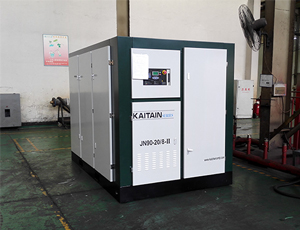

JN90-20/8-II  0.8 19.5
JN90-17/10-II  1 16.5
JN90-15/13-II  1.3 15
JN110-26/6-II  0.6 26 110 DN65  74 4350 2860×1890×2060  4450 3100×1890×2060
JN110-26/7-II  0.7 26
JN110-24/8-II  0.8 24
JN110-19.5/10-II  1 19.5
JN110-18/13-II  1.3 18
JN132-34/6-II  0.6 34 132 DN80  75 5100 3200×1930×2260  5100 3440×1930×2260
JN132-32/7-II  0.7 32
JN132-28/8-II  0.8 28 DN65  75 4450 2860×1890×2060  4550 3100×1890×2060
JN132-24/10-II  1 24
JN132-21/13-II  1.3 21
JN160-40/6-II  0.6 40 160 DN80  76 6000 3660×2060×2280  6100 3770×2060×2280
JN160-38/7-II  0.7 38
JN160-33/8-II  0.8 33
JN160-31/10-II  1 31
JN160-27/13-II  1.3 27
JN185-44/6-II  0.6 44 185 DN100  77 6300 3660×2060×2280  6400 3770×2060×2280
JN185-42/7-II  0.7 42 DN80  6100 3660×2060×2280  6200 3770×2060×2280
JN185-38/8-II  0.8 38
JN185-34/10-II  1 34
JN185-31/13-II  1.3 31
JN200-48/6-II  0.6 48 200 DN100  77 6350 3660×2060×2280  6450 3770×2060×2280
JN200-46/7-II  0.7 46
JN200-41/8-II  0.8 41 200 DN80  77 6200 3660×2060×2280  6300 3660×2060×2280

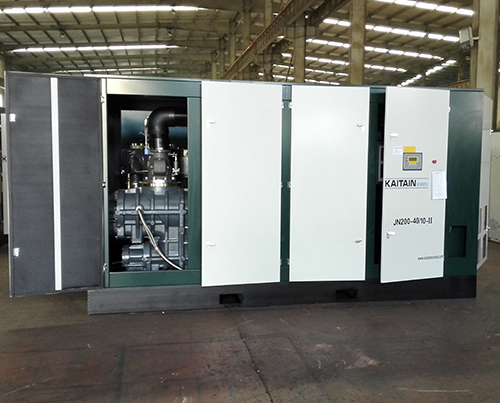

JN200-40/10-II  1 40
JN200-33/13-II  1.3 33
JN220-55/6-II  0.6 55 220 DN100  79 8800 4160×2260×2350  8920 4160×2260×2350
JN220-53/7-II  0.7 53
JN220-47/8-II  0.8 47
JN220-43/10-II  1 43
JN220-38/13-II  1.3 37.8
JN250-60/6-II  0.6 60 250 DN125  79 9300 4160×2410×2350  9420 4260×2410×2350
JN250-57/7-II  0.7 57
JN250-54/8-II  0.8 54 DN100  79 9100 4160×2260×2350  9220 4160×2260×2350
JN250-47/10-II  1 47
JN250-42/13-II  1.3 42
JN280-67/6-II  0.6 67 280 DN125  82 8500 3530×2280×2270  8650 3530×2280×2360
JN280-63/7-II  0.7 63
JN280-60/8-II  0.8 59.8
JN280-54/10-II  1 53.7
JN280-46/13-II  1.3 46
JN315-70/8-II  0.8 70 315 DN125  82 8600 3530×2280×2270  8750 3530×2280×2360
JN315-62/10-II  1 62
JN315-56/13-II  1.3 56
JN355-70/10-II  1 69.2 355 DN125  82 8700 3530×2280×2270  8900 3530×2280×2360
JN355-62/13-II  1.3 62
JN75-21/4.5-II  0.45 21.2 75 DN80  72 3300 2920×1840×2020  3350 3160×1840×2020
JN90-26/4.5-II  0.45 25.8 90 DN80  72 3740 2920×1840×2020  3800 3160×1840×2020
JN110-32/4.5-II  0.45 32.4 110 DN100  73 5100 3360×2010×2100  5150 3560×2010×2100
JN132-39/4.5-II  0.45 39.2 132 DN100  73 5200 3360×2010×2100  5250 3560×2010×2100
JN160-45/4.5-II  0.45 44.8 160 DN100  75 5900 3660×2060×2170  5950 3660×2060×2170
JN185-49/4.5-II  0.45 48.6 185 DN100  76 6100 3660×2060×2170  6000 3660×2060×2170
JN200-54/4.5-II  0.45 54.4 200 DN125  76 8000 3960×2260×2350  660 3960×2260×2350
JN220-61/4.5-II  0.45 60.7 220 DN150  78 9000 4260×2350×2350  9000 4260×2410×2350
JN250-69/4.5-II  0.45 68.7 250 DN150  78 9260 4260×2350×2350  9250 4260×2410×2350
