离心式水蒸汽压缩机
首页 » 产品 » 空气压缩机 » 离心式水蒸汽压缩机

离心式水蒸汽压缩机简介:

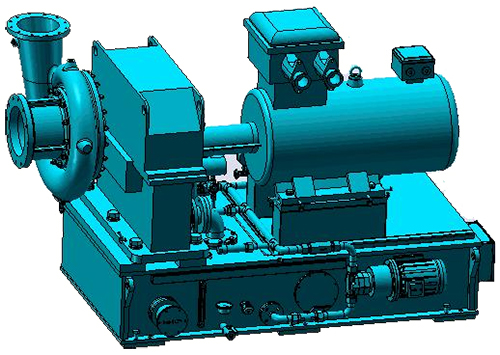

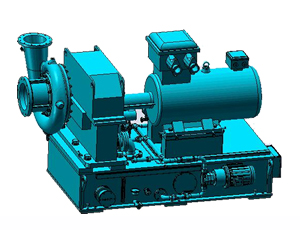

MVR离心蒸汽压缩机采用整体组成撬结构型式。本体主要由压缩机(定子部件、转动部件、密封等组成)、齿轮增速箱、驱动系统(变频电机+联轴器及其护罩)、润滑油路兼底座系统等组成。

离心式水蒸汽压缩机

采用世界上著名的美国CN公司Agile叶轮机械专业软件设计,行业内专家精心设计的后弯三元流叶轮并经全粘CFD分析,以确保压缩机效率高、工况范围宽等特点。

采用国际先进的转子动力学及轴承设计软件DyRoBeS,使用有限元设计分析软件对核心零部件叶轮进行强度、刚度、模态、热应力等全面分析,确保转子长期稳定运行。

根据用户定制化设计,确保每个项目均为效率最高点工作。

应用领域:

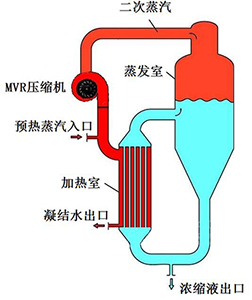

MVR系统有着广泛应用,主要应用于石油化工、果汁浓缩、食品发酵、饮料工业、生物制药、海水淡化、高浓度无机盐/有机盐废水处理等。

选型说明:

选型时,首先确定压缩机入口蒸发温度,由蒸发温度确定1吨蒸发体积流量,然后再换算为进口体积流量,根据体积流量选出型谱表中相应机型。

标准机型入口蒸发温度为85℃,从图表中得到1吨蒸发的体积流量为47.8 m3/min。

若蒸发温度为100℃时,从图表中得到1吨蒸发的体积流量为28.3m3/min。5吨/小时的处理量,对应的压缩机进气流量为5×28.3=141.5m3/min,相对应标准机型为KCV125-100/xx1)。

离心式水蒸汽压缩机技术参数

标准型号

进气流量范围(m^3/min)

处理量(吨/小时,85℃进气时)

饱和温升范围(℃)

进气温度范围

KCV70-85/16

60~90

1.3~1.9

8~25

50~110

KCV125-85/16

100~150

2.1~3.0

KCV200-85/16

165~250

3.5~5.3

KCV325-85/16

275~412

5.5~9.0

KCV530-85/16

450~650

9.5~14.0

KCV900-85/16

715~1100

15.0~23.0

KCV1400-85/16

1200~1800

25.0~38.0

KCV2400-85/16

1980~3000

41.0~63.0
