KQ311型全液压撬毛钻车
首页 » 产品 » 凿岩机械 » KQ311型全液压撬毛钻车

KQ311型全液压撬毛钻车以国三柴油机为单一动力,主要适用于金属矿山及各种地下工程巷道、隧道、隧洞撬毛作业,该车工作臂为折叠式并配备旋转油缸驱动的液压锤及机械式平动机构,可对工作面、顶板、侧帮及底板进行全方位作业,同时该车液压系统采用比例先导操纵,因而具有操纵灵活、动作平稳等特点。结构紧凑、移动性能好、转弯半径小、爬坡能力强,可大幅度提高撬毛作业效率及安全性。

KQ311型全液压掘进钻车主要技术参数

外形尺寸

8800mm

1750mm

2650 mm

重量

12000 kg

行驶速度,水平

10 km/h

最大爬坡能力

14°

安全防护

噪音水平

<100 dB(A)

可升降安全顶棚

符合防滚翻防落石要求

底盘

柴油机

康明斯 QSB3.9-C80-31 60KW/2200rpm

尾气净化

尾气催化器

传动系统

四轮驱动闭式行走系统

轮胎 10.00-20
摆动角度 ±6°

行走制动

静液压制动

转向角度 ±35°
轴距 3200mm
轮距 1400mm
离地间隙 300mm
液压锤 水山 SB30
冲击能 350J
冲击频率 550-950Hz
驱动流量 25-40l/min
工作压力 90-125bar
摆臂角度 ±30°
平动臂俯仰角度 45°
中臂举升角度 60°
前臂俯仰角度 95°
液压锤俯仰角度 120°
摆动缸角度 ±90°
钻臂伸缩 1200mm
最大工作高度 8300mm
最工作宽度 8800mm
驾驶室后仰 15°
水泵功率 0.5kw
水泵流量 2l/min

驾驶室升降

400mm

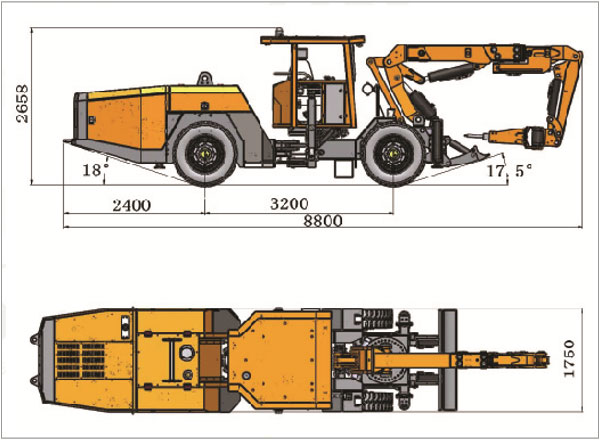

外形尺寸

KJ311 Underground Mining Drill Rigs and Tunneling Jumbo

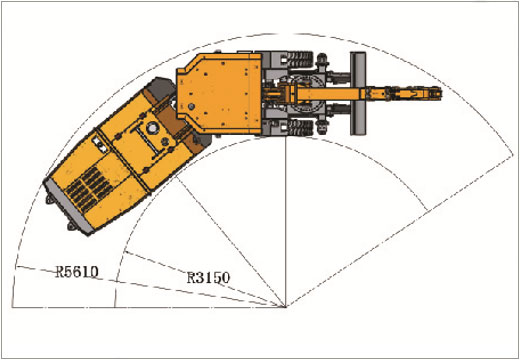

转弯半径

KJ311 Underground Mining Drill Rigs and Tunneling Jumbo

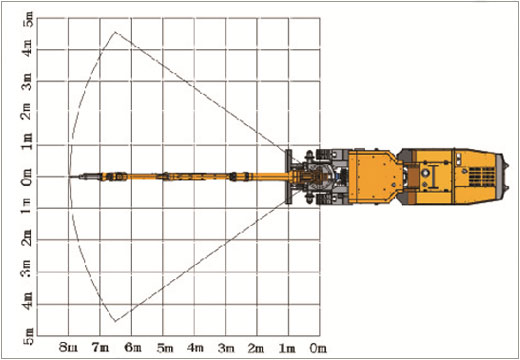

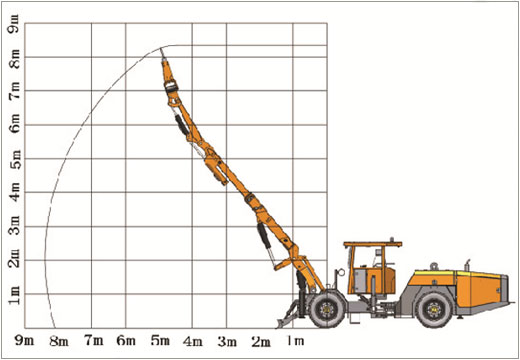

作业范围

KJ311 Underground Mining Drill Rigs and Tunneling Jumbo

KJ311 Underground Mining Drill Rigs and Tunneling Jumbo
