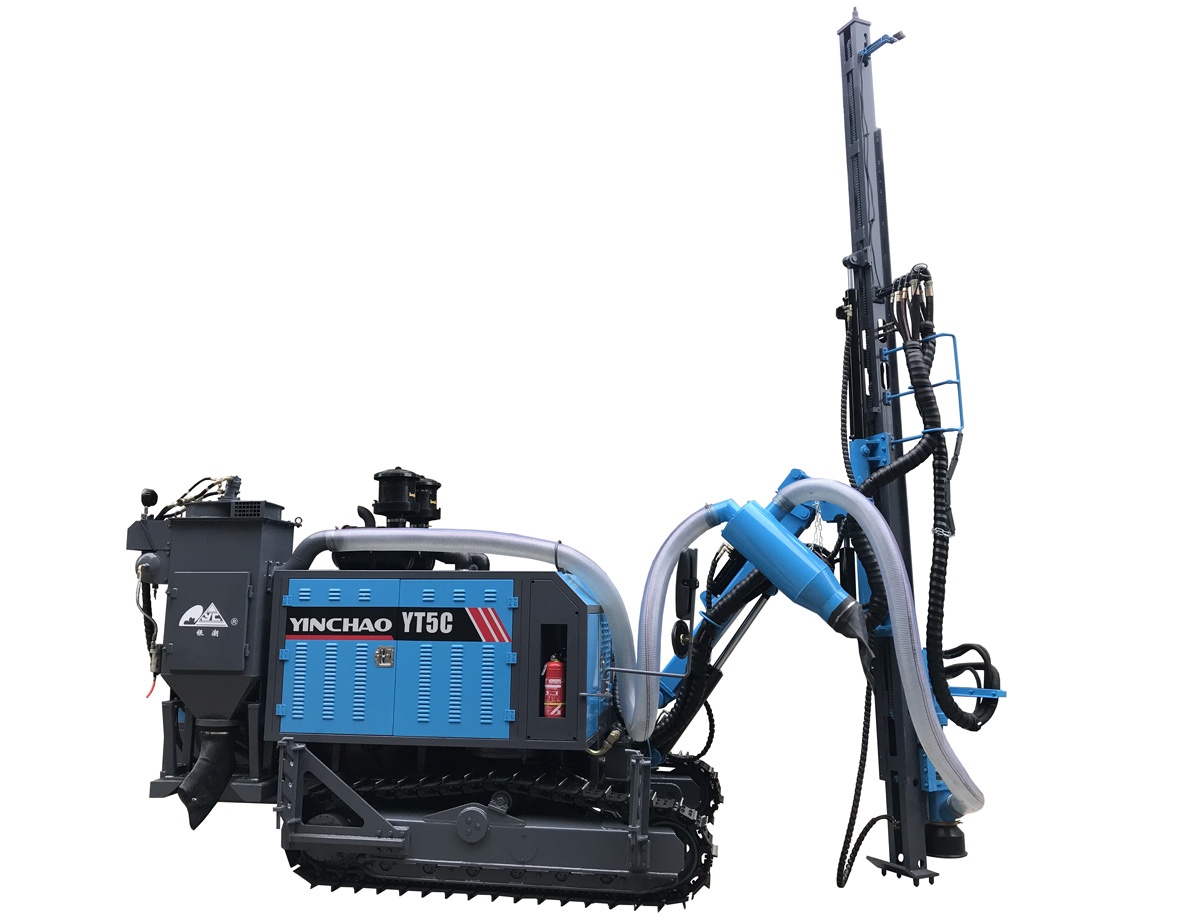

KT5C/YT5C型一体式露天潜孔钻车
首页 » 产品 » 凿岩机械 » KT5C/YT5C型一体式露天潜孔钻车

"开山"牌KT5C/YT5C型一体式露天潜孔钻车是将潜孔钻凿系统和螺杆空气压缩系统融为一体的先进钻凿设备,配备玉柴六缸国四发动机,结构紧凑,整体性好,移动方便。该钻车具有节能高效、安全环保、机动灵活、操作方便、性能稳定等特点。具体表现如下:

1. 钻车结构紧凑,是露天潜孔钻车与中风压螺杆机有机结合。

2. 该钻车装备单级中风压螺杆主机,流量(10m3/min),气压(1.5MPa),采用中风压气动冲击,效率高,能耗低。

3. 该钻车重心低且分布均衡,配备重型"四轮一带"且有19°自动调平装置和可独立控制的双重闭锁系统,提高了整机的稳定性,适应不同地况。该钻车配有双速行走马达+减速器结构,做到了速度与力量的完美结合。

4. 大排量的液压泵直接安装在发动机的后取力口上,结构简洁减少了故障来源。

5. 大尺度变幅的钻臂系统能满足各种工况下不同工位的需求,特别是能打低位水平孔。

6. 高度集成的液压操控系统和布置集中的操作平台,一个工位就能自如操控整台机器。

7. 该钻车配置回转推进快慢切换阀,跟据所钻岩石不同特点和不同工况,可适时调整,钻孔速度快,成孔率高。

8. 该机装备有实时监控系统及稳定的自我保护系统,能准确反映和掌控钻车的工作状态,超出设定范围和发生故障能自动停机。

高效的两级干粉集尘系统,大大改善了工作环境,符合节能环保理念。

KT5C/YT5C型一体式露天潜孔钻车技术参数

凿岩硬度

f=6-20

钻孔直径mm

80-105

经济凿孔深度m

25

行走速度Km/h

2.5/4.0

爬坡能力

30°

离地间隙mm

430

整机功率kW

162

柴油机

玉柴YC6J220-T303

螺杆机排气量m3/min

10

螺杆机排气压力bar

15

外形尺寸(长×宽×高)mm

7800×2300×2500

重  量 Kg

8000

回转器转速r/min

0-120

回转扭矩N*m

1680

最大推拉力N

25000

钻臂举升角度

向上54°向下26°

滑架俯仰角度

125°

滑架摆角

向右47°向左47°

滑架侧向水平摆角

向右15°向左97°

钻臂摆角

向右53°向左15°

车架调平角度

向上10°向下9°

一次推进长度mm

3000

补偿长度mm

900

冲击器

M30

钻杆

φ64×3000mm

捕尘方式

干式(液压驱动旋风层流式)
