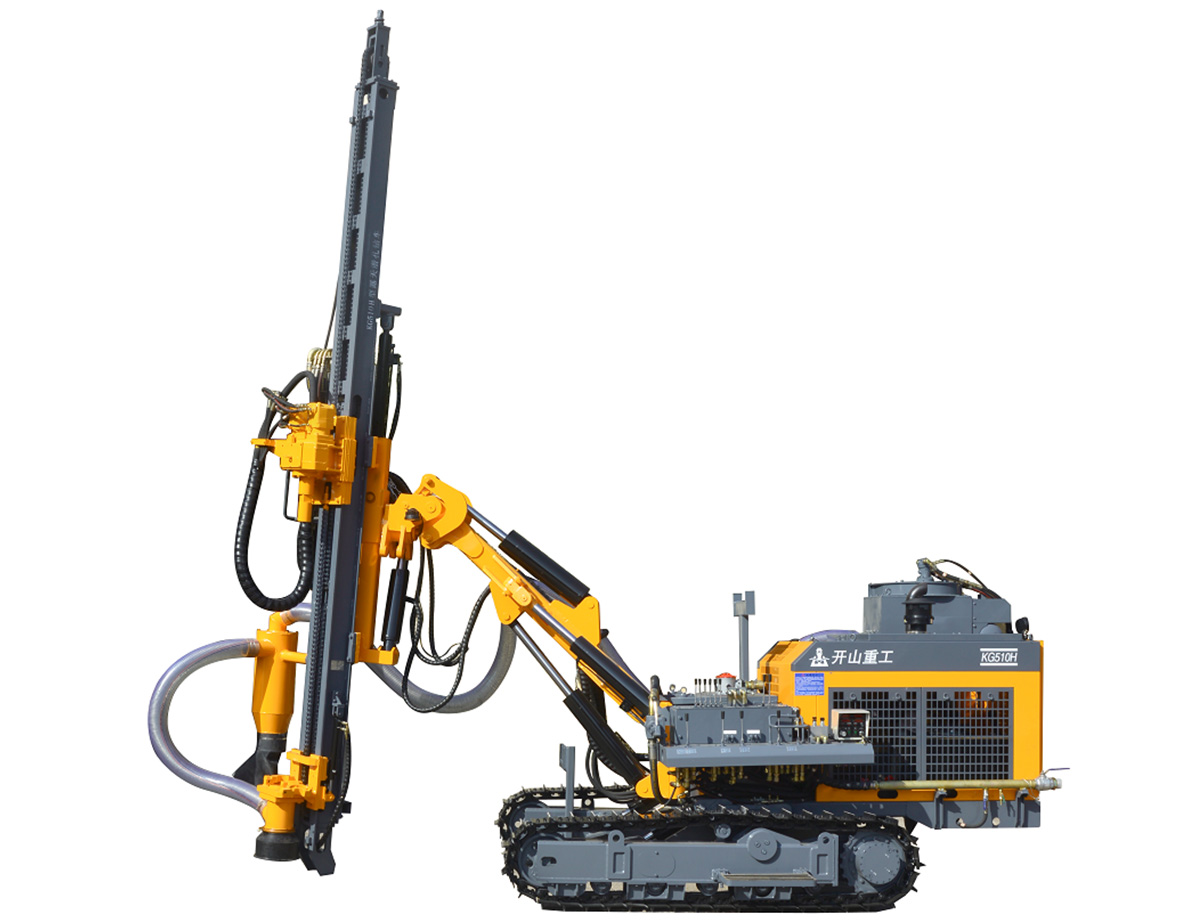

开山牌KG510/KG510H型露天潜孔钻车
首页 » 产品 » 凿岩机械 » KG510/KG510H型露天潜孔钻车

KG510/KG510H型露天潜孔钻车是应国家对环保要求而进行升级的一款新设备。配备玉柴四缸国三发动机,满足国家对排放和环保的要求。采用柱塞行走马达,折边履带架和工程四轮一带,提高工作压力,增加爬坡性能。增大俯仰和举臂油缸,满足极限位置使用要求。同时对液压系统升级,增大系统流量,提高回转转速。回转器采用双马达减速器,增大回转扭矩和转速。对加大提升油缸和链条,提高提升力和可靠性。加固导轨和增加滑板上下耐磨板,延长使用寿命。导轨采用倾斜安装,方便操作和观察。罩壳采用加厚型材折边,增加强度和刚性,增加起吊吊环,方便装卸吊装。
KG510H型增加集尘器,加大吸尘风量,提高吸尘效果,采用双捕尘油缸,工作时更环保、可靠。

KG510/KG510H型露天潜孔钻车技术参数

型号 KG510 KG510H
重量 6500kg 7000kg

尺寸

6800*2200*2850mm

6800*2450*2850mm

凿岩硬度 f=6-20

钻孔直径

Φ105-152mm

经济钻深

25m

回转转速

110r/min

回转扭矩

3500N·m

提升力

40KN

推进方式

油缸 - 板式链

推进行程

3000mm

行走速度

0-3.5Km/h

爬坡能力

≤30°

离地间隙

440mm

滑架俯仰角度

俯 135° 仰 50°

滑架摆动角度

左 50° 右 50°

钻臂俯仰角度

俯 50° 仰 25°

钻臂摆动角度 左 45° 右 45°
履带调整角度 ±10°

滑架补偿长度

900mm

柴油机

YC4DK80-T302(58KW/2200r/min)

YC4DK100-T302(73KW/2200r/min)

钻杆

76*3m

水平最高和最低孔

最低 350mm,最高 3700mm
