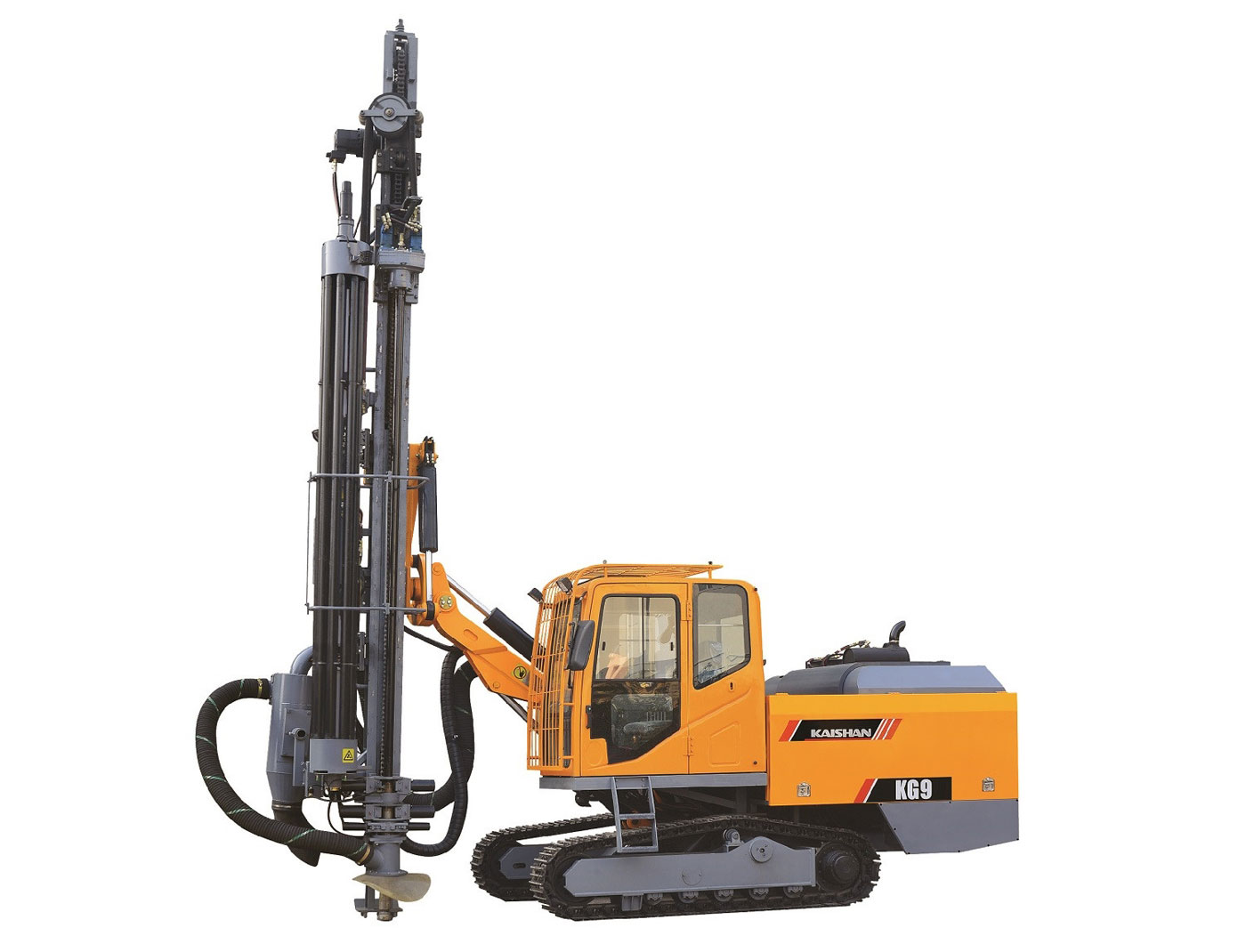

KG9型露天潜孔钻车的行走、推进、回转及角度调整等动作均采用液压驱动，动力强劲；冲击采用高风压气动冲击，凿岩效率高；配有液压干式集尘器收集粉尘，减少对环境的污染。钻车还配有直线式接缷杆系统、浮动接头和自动喷油装置（保护钻杆螺纹）、空调驾驶室（提供舒适的工作环境）、自动控制防卡钎系统（减少卡钻机率）等模块。钻车具有自动化程度高、节能高效、舒适环保、操作方便、行驶安全等特点。
KG9型露天潜孔钻车技术参数
凿岩硬度 |
f=6-20 |
钻孔直径mm |
105-152 |
工作气压MPa |
1.0-2.5 |
耗气量m3/min |
15-21 |
自动凿孔深度m |
32 |
行走速度Km/h |
2.5 |
单机爬坡能力 |
25° |
离地间隙mm |
430 |
整机功率kW |
92 |
柴油机型号 |
玉柴 YC6B125-K20 |
外形尺寸（长×宽×高）mm |
9000×2500×3100 |
重量Kg |
10000 |
回转器转速r/min |
0-100 |
回转扭矩N*m |
3500 |
最大推拉力N |
20000 |
滑架俯仰角度 |
114° |
| 钻臂俯仰 | -20°～+47° |
滑架侧向水平摆角 |
-35°～+95° |
钻臂摆角 |
-5°～+45° |
车架调平角度 |
-10°～+10° |
一次推进长度mm |
4490 |
补偿长度mm |
1353 |
冲击器 |
45A |
钻杆 |
φ89×4000mm |
捕尘方式 |
干式（旋风层流式+预分离器） |
防卡装置 |
自动控制防卡系统 |
卡钎装置 |
液压卡钎器 |
钻杆接缷方式 |
圆盘式接缷杆系统 |
驾驶室 |
防翻滚防落石带冷暖空调 |
