KJ422型全液压掘进钻车适用于16-95平方米断面的隧道掘进作业，可以钻凿垂直、倾斜和水平的爆破孔和锚杆孔。
• 钻车采用对称布置的两套直角坐标万向钻臂，推进梁360度翻转和自动持平便于快速方便地实现钻孔定位。钻臂同时还可用于侧向开石门和锚杆钻孔作业。
• 钻车布置确保司机视野良好。布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全地行驶。
• 高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度, 降低钎具消耗并提高设备的完好率。
• 宽敞的作业空间和一系列自动功能有助于司机集中精力安全,快速,准确地钻进。
• 各个维修保养部位均受到良好的保护同时又易于通达维护。
KJ422型全液压掘进钻车主要技术参数
外形尺寸与重量 |
|
长度 |
15000mm |
宽度 |
2550mm |
高度 |
2400/3100 mm |
重量 |
28000 kg |
行驶速度，水平 |
10 km/h |
最大爬坡能力 |
14° |
安全防护 |
|
噪音水平 |
<100dB(A) |
可升降安全顶棚 |
符合防滚翻防落石要求 |
钻进系统 |
|
凿岩机 |
2×HC95LM/R38 |
冲击功率 |
21KW |
冲击流量 |
100-120L/min |
冲击压力 |
180-200bar |
频率 |
54-62Hz |
扭矩 |
764Nm |
孔径 |
Φ42-102mm |
推进梁翻转 |
360° |
推进梁补偿行程 |
1600mm |
钻臂 |
|
型号 |
K50 |
形式 |
自动持平 |
| 钻臂伸缩 | 2500mm |
工作平台(选配) |
最大300kg |
电动液压泵站 |
|
电动机 |
2×75kw三相电机 |
冲击-推进-钻臂 |
轴向变量柱塞泵 |
回转 |
齿轮泵 |
过滤精度 |
10μ |
液压油箱 |
400L |
液压冷却器 |
水冷却器 |
工作电压 |
380V |
频率 |
50Hz |
起动方式 |
星-三角 |
电缆卷盘 |
1×CRC1016 |
卷盘容缆量 |
100m |
风水路系统 |
|
空压机 |
1×JN11 |
排量 |
1.55m3/min |
压力 |
8bar |
钎尾润滑装置 |
电子脉冲润滑泵 |
润滑耗气量 |
2×0.3m3/min |
润滑耗油量 |
2×180-250g/h |
水泵 |
1×CR10-22 |
功率 |
7.5kw |
水泵排量 |
10m3/h |
底盘 |
|
柴油机 |
康明斯 QSB3.9-C160 119KW/2200rpm |
尾气净化 |
尾气催化器 |
传动系统 |
液力变矩器+变速箱 |
行走制动 |
桥内湿式制动器 |
驻车制动 |
机械制动器 |
燃油箱 |
120L |

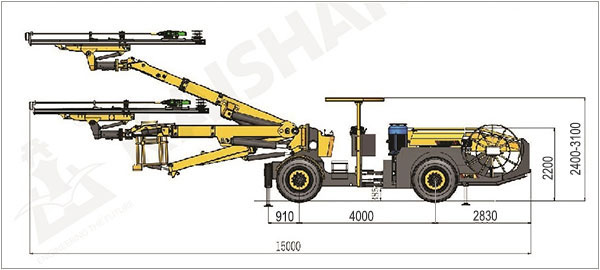

外形尺寸

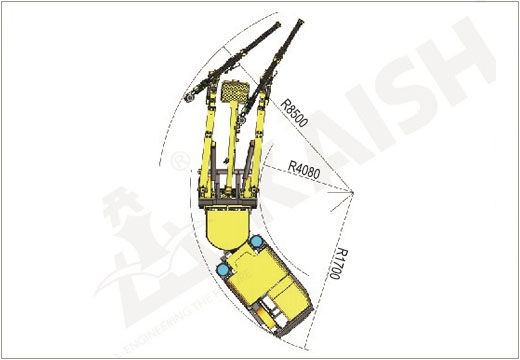

拐弯半径

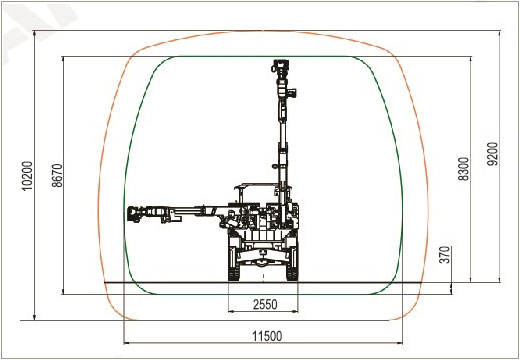

断面示意
