KS311型全液压深孔钻车主要用于中深孔采矿钻凿爆破孔，也可以用于锚索支护钻孔。适用巷道高度3.5-5米，宽度3.5-5米。钻臂支座360度翻转，配合摆臂机构和平移导轨，可实现360度钻孔和3米范围平行钻孔，能满足各种采矿钻孔要求。
• 自动换杆系统可以容纳24根钻杆，最大钻孔深度可达38米。。
• 推进梁前后液压顶尖支撑，保证钻孔过程的稳定性。带有扶杆油缸，最大限度保持钻孔的直线度。
• 采用手推车式操作台，视线良好，也可选配无线遥控器。
• 闭式液压驱动铰接矿用底盘，适用于中小尺寸的巷道。
• 高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度，降低钎具消耗并提高设备的完好率。
KS311型全液压掘进钻车主要技术参数
外形尺寸与重量 |
|||
长度 |
9700mm |
||
宽度 |
2300mm |
||
高度 |
3300 mm |
||
重量 |
16000 kg |
||
行驶速度，水平 |
10 km/h |
||
最大爬坡能力 |
14° |
||
安全防护 |
|||
噪音水平 |
<100 dB(A) |
||
可升降安全顶棚 |
符合防滚翻防落石要求 |
||
钻进系统 |
|||
凿岩机型号 |
1×HC95LQW | ||
冲击功率 |
24KW | ||
冲击流量 |
138L/min | ||
冲击压力 |
200bar | ||
| 最大回转压力 | 210bar | ||
| 冲击频率 | 48-57hz | ||
扭矩 |
955Nm | ||
| 孔径 | 51-64mm | 64-76mm | 89-102mm |
| 钻杆 | R32 | T38 | T45 |
| 钻杆长度 | 1220mm | 1525mm | 1830mm |
| 推进梁长度 | 3200mm | 3500mm | 3800 |
| 补偿行程 | 900mm | 1200mm | 1200mm |
| 钻孔深度 | 30m | 42m | 42m |
| 推进梁俯仰 | 前俯 20° 后仰 65° | ||
环形工作角度 |
360° |
||
垂直孔范围 |
左右1500mm |
||
电动液压系统 |
|||
电机 |
75kw |
||
冲击-推进-钻臂 |
轴向变量柱塞泵 |
||
回转 |
齿轮泵 |
||
过滤精度 |
10μ |
||
液压油箱 |
240L |
||
液压冷却器 |
水冷却器 |
||
电压 |
380V |
||
频率 |
50Hz |
||
启动方式 |
星三角 |
||
电缆卷盘 |
1×K440 |
||
| 卷盘容缆量 | 80m | ||
| 电缆外径 | 32mm | ||
电缆规格 |
3×50+3G10 |
||
风水路系统 |
|||
空压机 |
1×JN4 |
||
排量 |
0.5m3/min |
||
压力 |
5-7bar |
||
钎尾润滑装置 |
电子脉冲润滑泵 |
||
润滑耗气量 |
0.3m3/min |
||
润滑耗油量 |
180-250g/h |
||
水泵 |
1×CR10 |
||
功率 |
5.5kw |
||
水泵排量 |
8m3/h |
||
底盘 |
|||
柴油机 |
康明斯 QSB3.9-C125 93KW/2200rpm |
||
尾气净化 |
尾气催化器 |
||
传动系统 |
四轮驱动闭式行走系统 |
||
| 摆动角 | 后桥摆动±10° | ||
轮胎 |
12.00-20 |
||
转向机构 |
±40°铰接转向 |
||
行走制动 |
双回路液压制动器 |
||
驻车制动 |
减速器多盘湿式制动器 |
||
燃油箱 |
90L |
||

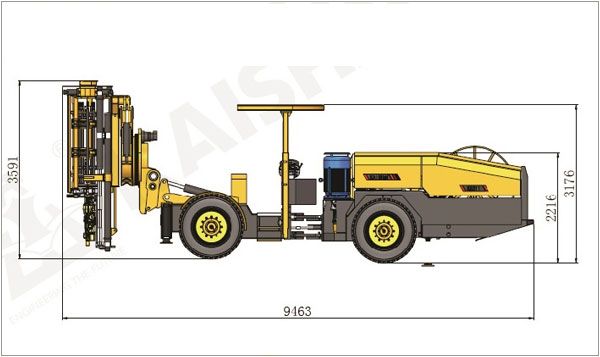

外形尺寸

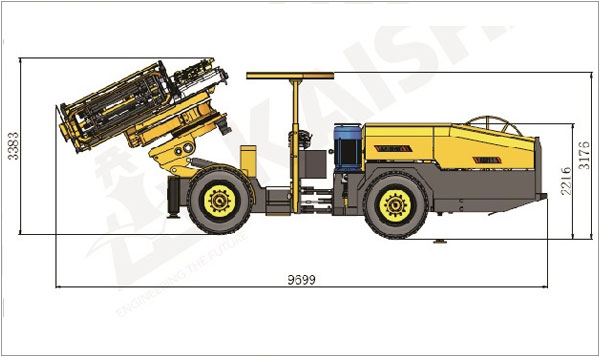

运输尺寸

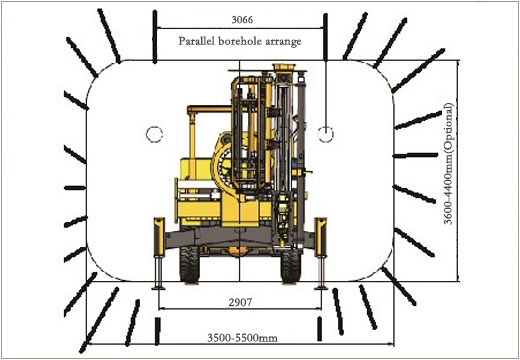

转弯半径
