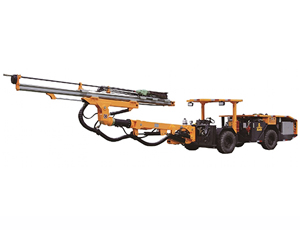

用途及特点

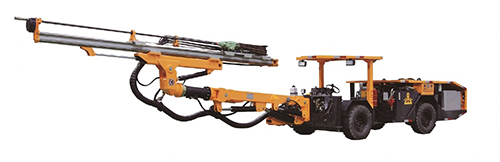

KJ212型全液压掘进钻车可以钻凿垂直、倾斜和水平的炮孔,专为低矮巷道设计,通过断面2.5m*1.5m,适用于3.5m*1.8m-5m*4.8m断面的巷道掘进作业。
坚固可靠的万向大臂具有最佳断面覆盖形状,推进梁360°翻转和自动持平便于快速方便地实现钻孔定位。
大臂同时还可用于侧向开石门和锚杆钻孔作业。
钻车布置确保操作手视野良好。
布置平衡,强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活,快速,安全行驶。
高频冲击凿岩机采用梯级活塞优化了冲击波传递效率,提高钻进速度,降低钎具消耗并提高设备的安好率。
宽敞的作业空间和一系列自动功能有助于司机集中精力安全、快速、准确地钻进。
各个维修保养部位均受到良好的保护,同时又易于维护保养。
KJ212型全液压掘进钻车主要技术参数主要技术参数
外形尺寸与重量 |
|||
长度 |
11160mm |
||
宽度 |
200mm |
||
高度 |
1465/1985mm |
||
重量 |
约11000 kg |
||
行驶速度,水平 |
10 km/h |
||
最大爬坡能力 |
20%(11°) |
||
安全防护 |
|||
噪音水平 |
<110 dB(A) |
||
可升降安全顶棚 |
符合防滚翻防落石要求 |
||
钻进系统 |
|||
凿岩机 |
1×HC50/R38 |
1×HC109/R38 |
1×HC95LM/R38 |
冲击功率 |
13kW |
18.8kW |
21kW |
冲击流量 |
105L/min |
135L/min |
100-120L/min |
冲击压力 |
130bar |
135bar |
180bar |
最大回转压力 |
150bar |
150bar |
210bar |
频率 |
62 Hz |
47 Hz |
62 Hz |
扭矩 |
325Nm |
780Nm |
764Nm |
孔径 |
32-76mm |
42-102mm |
42-102mm |
推进梁翻转 |
360° |
||
推进梁补偿行程 |
1600mm |
||
钎杆 |
R38-H35-R32-3700 |
||
钻臂 |
|||
型号 |
K20 |
||
形式 |
自动持平 |
||
钻臂伸缩(选配) |
1200mm |
||
电动液压泵站 |
|||
电动机 |
45kW/55kW、75kw三相电机 |
||
冲击-推进-钻臂 |
轴向变量柱塞泵 |
||
回转 |
齿轮泵 |
||
过滤精度 |
10μ |
||
液压油箱 |
240L |
||
液压冷却器 |
水冷却器 |
||
工作电压 |
380V |
||
频率 |
50Hz |
||
起动方式 |
星-三角 |
||
电缆卷盘 |
1×F440 |
||
卷盘容缆量 |
100m/80m |
||
电缆外径 |
Φ28mm/Φ32mm |
||
电缆规格 |
3×35+3G6+2×1.5 |
||
|
3×50+3G6+2×1.5 |
||
风水路系统 |
|||
空压机 |
1×JN4 |
||
排量 |
0.5m3/min |
||
压力 |
6-8bar |
||
钎尾润滑装置 |
脉冲润滑泵 |
||
润滑耗气量 |
0.3m3/min |
||
润滑耗油量 |
180-250g/h |
||
水泵 |
1×CR3 |
1×CR5 | |
功率 |
1.5kW |
5.5kw | |
水泵排量 |
3m3/h |
6m3/h | |
底盘 |
|||
柴油机 |
康明斯 QSB3.9-C80-31 60kW/2200rpm |
||
尾气净化 |
尾气催化器 |
||
传动系统 |
四轮驱动闭式行走系统 |
||
摆动角 |
后桥摆动±6° |
||
轮胎 |
300-15 |
||
转向机构 |
±35°铰接转向 |
||
行走制动 |
多片式制动器 |
||
驻车制动 |
多片式制动器 |
||
燃油箱 |
30L |

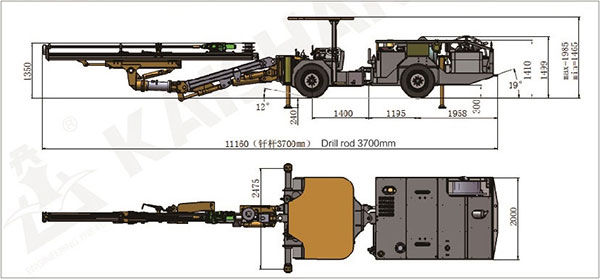

外形尺寸(含选配辅助动力站)

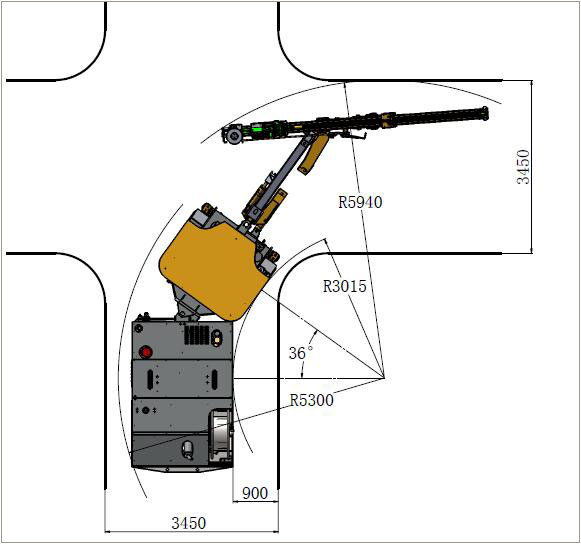

转变示意图

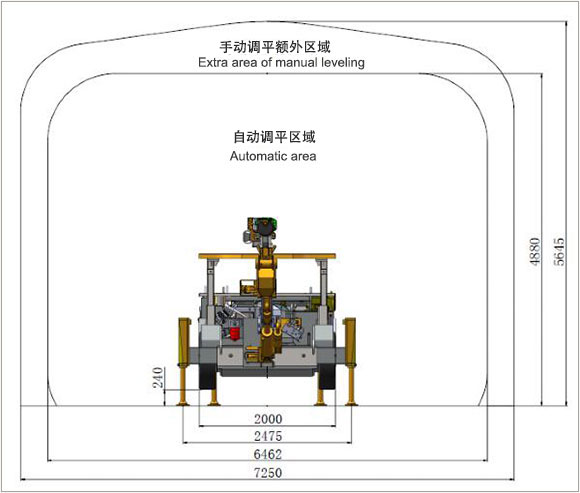

断面示意
