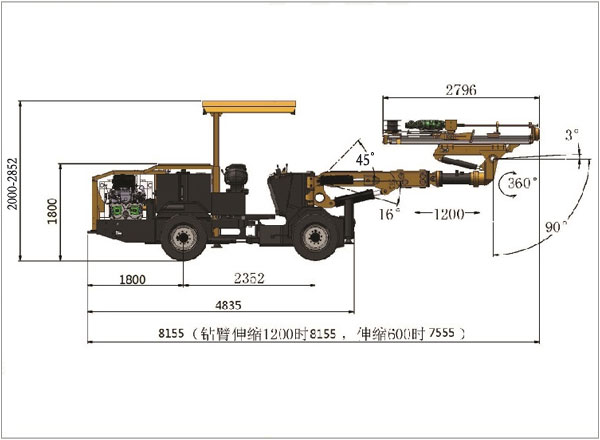

外形尺寸与重量

长度

8200mm

宽度

1780mm

高度

2000/3000mm

重量

约12000kg

行驶速度，水平

10km/h

最大爬坡能力

14°

安全防护

噪音水平

<100dB(A)

可升降安全顶棚

符合防滚翻防落石要求

钻进系统

凿岩机

1×HC50/R38

冲击功率

13kW

冲击流量

105L/min

冲击压力

130bar

最大回转压力

150bar

频率

62Hz

扭矩

325Nm

孔径

32-76mm

推进梁翻转

360°

推进梁补偿行程

850mm

钻臂

型号

K25

形式

伸缩式

钻臂伸缩

1200mm

液压泵站

冲击-推进-钻臂

轴向变量柱塞泵

回转

齿轮泵

过滤精度

10μ

液压油箱

240L

液压冷却器

风冷却器

风水路系统

空压机

CP9952

排量

0.3m³/min

压力

3-5bar

钎尾润滑装置

电子脉冲润滑泵

润滑耗气量

0.3m³/min

润滑耗油量

180-250g/h

水泵排量

3m³/h

底盘

柴油机

康明斯 QSB3.9-C125 93kw/2200rpm

尾气净化

尾气催化器

传动系统

四轮驱动闭式行走系统

摆动角

后桥摆动±10°

轮胎

300-20

转向机构

±35°铰接转向

行走制动

多片式制动器

驻车制动

多片式制动器

燃油箱

170L
