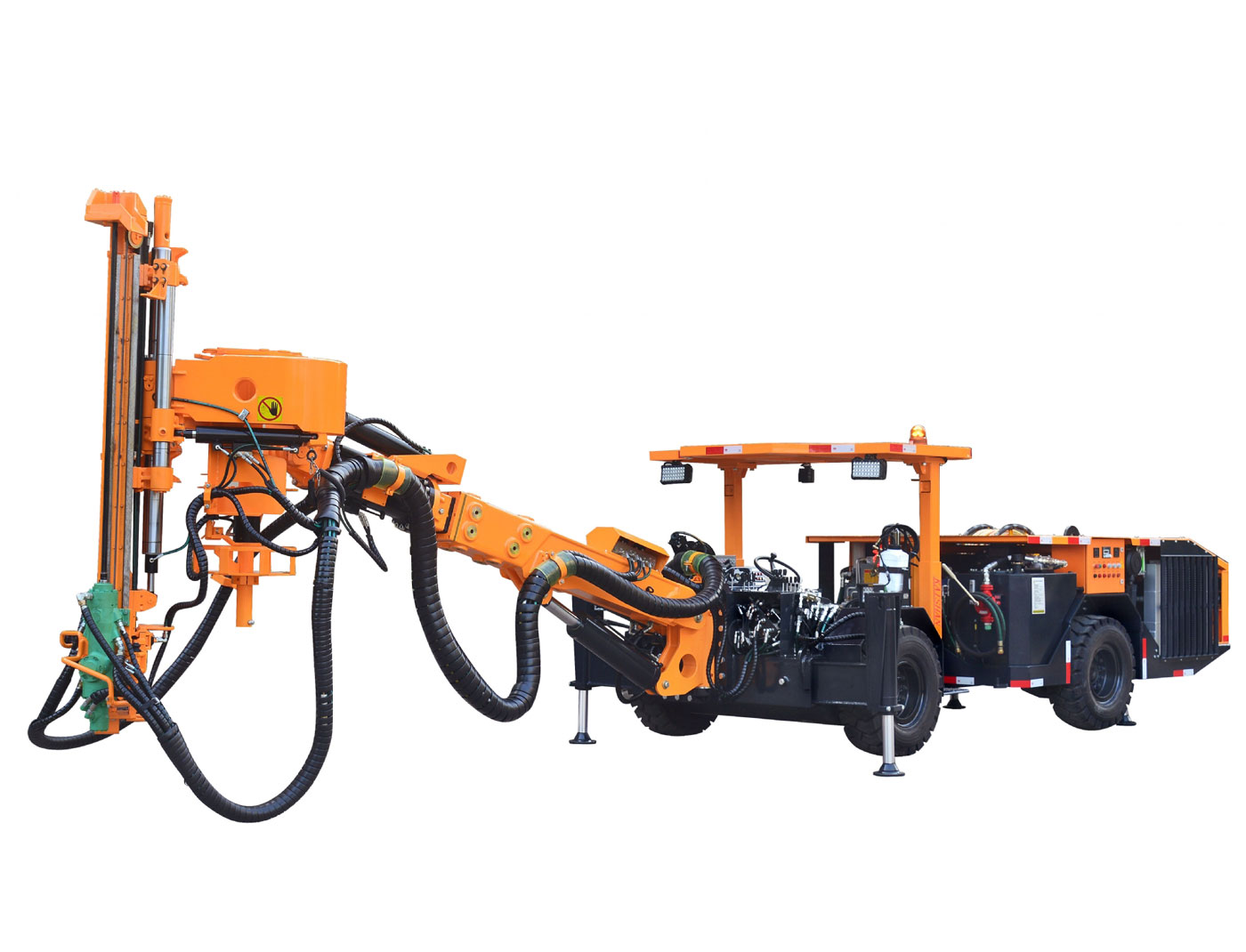

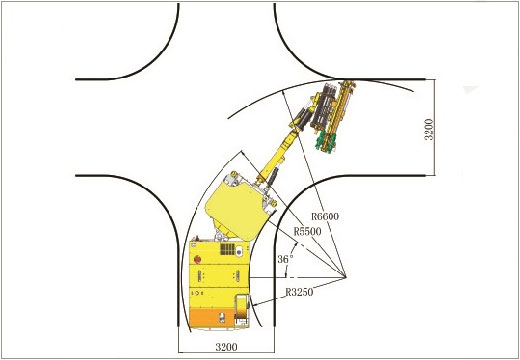

KM211型全液压锚杆钻车专为低矮巷道管缝锚杆施工设计，可通过宽2.5米高1.7米的断面，适用于在断面狂读2.5米以上，高度2.8米以上的巷道锚固作业。
• 功能齐全。采用双工位推进梁，配有可容10根锚杆的储杆仓，选配挂网模块，可以完成钻孔、挂网和安装锚杆等工作。
• 安全性高。操作人员处于防护顶棚保护之下作业，远离危险区域。
• 钻车布置确保司机视野良好。布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全地行驶。
• 工作效率高。高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度, 降低钎具消耗并提高设备的完好率。
• 宽敞的作业空间和一系列自动功能有助于司机集中精力安全,快速,准确地钻进。
• 各个维修保养部位均受到良好的保护同时又易于维护保养。
KM211型全液压锚杆钻车主要技术参数
外形尺寸与重量 |
||
长度 |
10700mm |
|
宽度 |
2000mm |
|
高度 |
1500/2000 mm |
|
重量 |
12000 kg |
|
行驶速度，水平 |
10 km/h |
|
最大爬坡能力 |
14° |
|
安全防护 |
||
噪音水平 |
<100dB(A) |
|
可升降安全顶棚 |
符合防滚翻防落石要求 |
|
钻进系统 |
||
| 钻孔 | 送杆 | |
凿岩机 |
1×HC25/R32 | 1×HC25/R32 |
冲击功率 |
8KW | 8KW |
冲击流量 |
65L/min | 65L/min |
冲击压力 |
150bar | 150bar |
最大回转压力 |
175bar | - |
频率 |
55-65hz | 55-65hz |
扭矩 |
325Nm | - |
孔径 |
32-51mm | - |
推进梁翻转 |
360° |
|
推进梁补偿行程 |
480mm |
|
适用巷道高度 |
锚杆长度+1500mm左右 |
|
钻臂 |
||
型号 |
K26F |
|
形式 |
自动持平 |
|
| 钻臂伸缩 | 1200mm | |
电动液压泵站 |
||
电动机 |
45kw三相电机 |
|
冲击-推进-钻臂 |
轴向变量柱塞泵 |
|
回转 |
齿轮泵 |
|
过滤精度 |
10μ |
|
液压油箱 |
240L |
|
液压冷却器 |
水冷却器 |
|
工作电压 |
380V |
|
频率 |
50Hz |
|
起动方式 |
星-三角 |
|
电缆卷盘 |
1×K440 |
|
卷盘容缆量 |
100m |
|
| 电缆外径 | Φ28mm | |
| 电缆规格 | 3×25+3G6 | |
风水路系统 |
||
空压机 |
1×JN5 |
|
排量 |
0.5m3/min |
|
压力 |
6-8bar |
|
钎尾润滑装置 |
电子脉冲润滑泵 |
|
润滑耗气量 |
0.3m3/min |
|
润滑耗油量 |
180-250g/h |
|
水泵 |
1×CR3 |
|
功率 |
1.5kw |
|
水泵排量 |
3m3/h |
|
底盘 |
||
柴油机 |
康明斯 QSB3.9-C80 60KW/2200rpm |
|
尾气净化 |
尾气催化器 |
|
传动系统 |
四轮驱动闭式行走系统 |
|
行走制动 |
静液压制动 |
|
驻车制动 |
多盘湿式制动器 |
|
燃油箱 |
60L |
|
