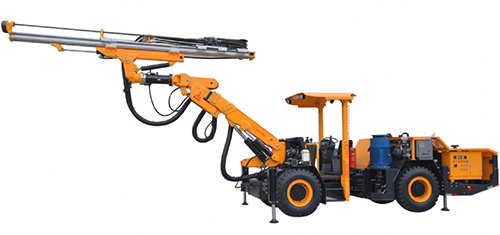

KJ311高原型全液压掘进钻车专为高海拔地区施工而设计，适用于12-35平方米断面的硬岩矿山掘进作业。
• 坚固的万向钻臂具有最佳断面覆盖形状，推进梁360度翻转和自动持平便于快速方便地实现钻孔定位。钻臂同时还可用于侧向开石门和锚杆钻孔作业。
• 钻车布置确保司机视野良好。布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全地行驶。
• 高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度, 降低钎具消耗并提高设备的完好率。
• 宽敞的作业空间和一系列自动功能有助于司机集中精力安全,快速,准确地钻进。
• 各个维修保养部位均受到良好的保护同时又易于通达维护。
KJ311高原型全液压掘进钻车主要技术参数
外形尺寸与重量 |
|||
长度 |
11300mm |
||
宽度 |
1750mm |
||
高度 |
2000/3000mm |
||
重量 |
约12000kg |
||
行驶速度，水平 |
10km/h |
||
最大爬坡能力 |
14° |
||
安全防护 |
|||
噪音水平 |
<100dB(A) |
||
可升降安全顶棚 |
符合防滚翻防落石要求 |
||
钻进系统 |
|||
凿岩机 |
1×HC50/R38 |
1×HC109/R38 |
1×HC95LM/R38 |
冲击功率 |
13kW |
18.8kW |
21KW |
冲击流量 |
105L/min |
135L/min |
100-120L/min |
冲击压力 |
130bar |
135bar |
180bar |
最大回转压力 |
150bar |
150bar |
210bar |
频率 |
62Hz |
47Hz |
62Hz |
扭矩 |
325Nm |
780Nm |
764Nm |
孔径 |
Φ32-76mm |
Φ42-102mm |
Φ42-102mm |
推进梁翻转 |
360° |
||
推进梁补偿行程 |
1600mm |
||
钻臂 |
|||
型号 |
K26F |
||
形式 |
自动持平 |
||
钻臂伸缩 |
1200mm |
||
电动液压泵站 |
|||
电动机 |
55kW/75kw高原型三相电机 |
||
冲击-推进-钻臂 |
轴向变量柱塞泵 |
||
回转 |
齿轮泵 |
||
过滤精度 |
10μ |
||
液压油箱 |
240L |
||
液压冷却器 |
水冷却器 |
||
工作电压 |
380V |
||
频率 |
50Hz |
||
起动方式 |
星-三角 |
||
电缆卷盘 |
1×F440 |
||
卷盘容缆量 |
100m / 80m |
||
电缆外径 |
Φ28mm / Φ32mm |
||
电缆规格 |
3×35+3G6+2×1.5 / 3×50+3G6+2×1.5 |
||
风水路系统 |
|||
空压机 |
1×JN4 |
||
排量 |
0.5m3/min |
||
压力 |
6-8bar |
||
钎尾润滑装置 |
电子脉冲润滑泵 |
||
润滑耗气量 |
0.3m3/min |
||
润滑耗油量 |
180-250g/h |
||
水泵 |
1×CR3 / 1×CR5 |
||
功率 |
1.5kW / 5.5kw |
||
水泵排量 |
3m3/h / 6m3/h |
||
底盘 |
|||
柴油机 |
康明斯 QSB3.9-C125 93kw/2200rpm |
||
尾气净化 |
尾气催化器 |
||
传动系统 |
四轮驱动闭式行走系统 |
||
摆动角 |
后桥摆动±10° |
||
轮胎 |
11.00-20 |
||
转向机构 |
±40°铰接转向 |
||
行走制动 |
双回路液压制动器 |
||
驻车制动 |
减速器多盘湿式制动器 |
||
燃油箱 |
60L |
||

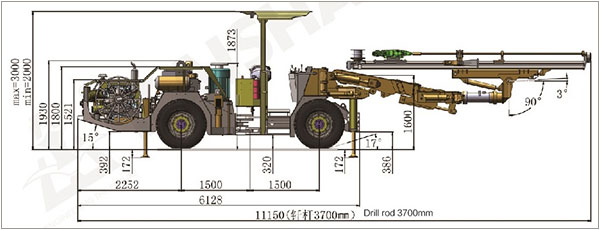

Overall Dimension (including an optional auxiliary power station)

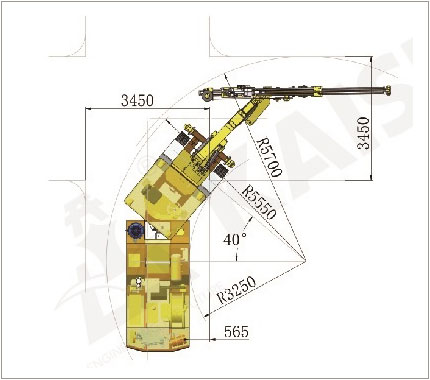

Turning Diagram

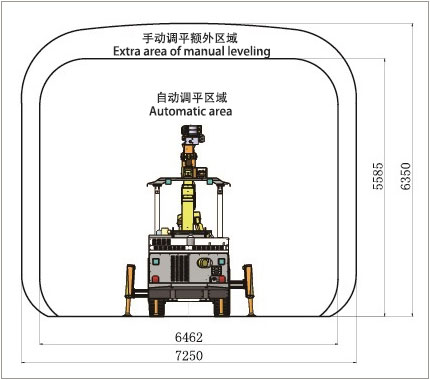

Coverage area
