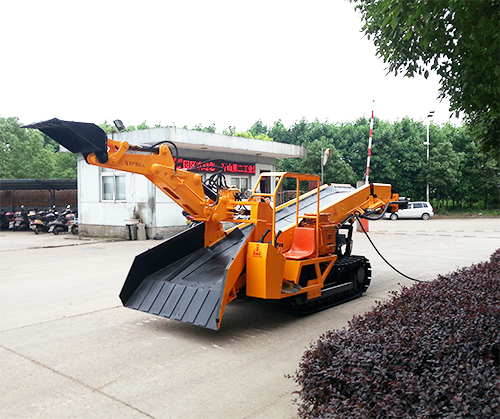

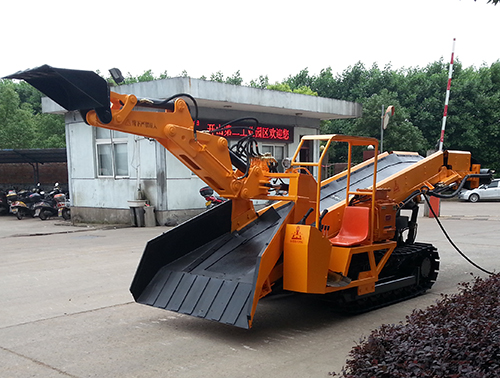

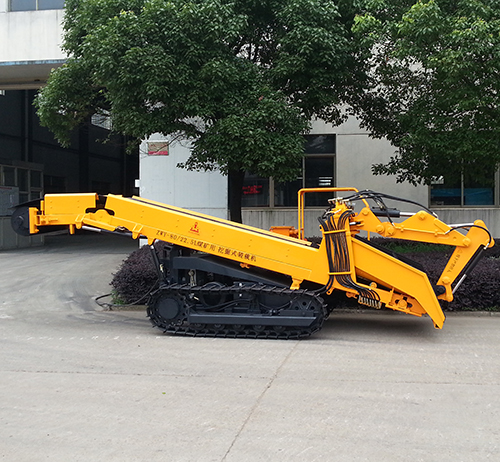

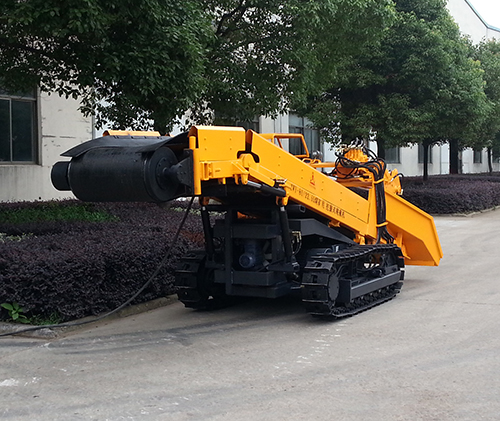

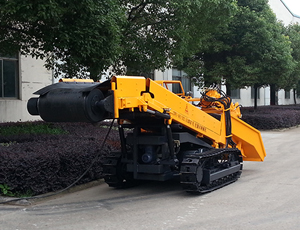

ZWY-80/22.55L煤矿用挖掘式装载机（俗名：扒碴机）主要用于修建铁路隧道、公路隧道、引水洞工程、矿山平巷、磷矿、煤矿等等金属非金属矿矿石采掘装车。适用于断面为2.2×2.4米以上的大中型巷道，功率大、装车速度快；结构简单、紧凑；人性化设计、便于维修；整体车身采用二氧化碳保护焊焊接；液压及电器原件全部采用名优产品，性能可靠。

主要特点:

1. 履带推进铲取岩石并通过铲斗将石料扒进自身的皮带输送机, 输送机从尾部将岩石卸入自卸农用车,矿车或其它转载设备上;

2. 采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，机构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面；

3. 先导阀控制，操作轻松简便，工作平稳无冲击，性能可靠，维修方便；本机具有良好的人性化设计，液压系统采用风冷，有座椅，有驾驶棚，极大地减轻了工人的劳动强度，工作轻便，动作举升定位准，运料速度快，具有安全、可靠、环保高效，大量节省人力等特点，完全符合人机工程学。

产品使用环境条件:

a) 断面为2.4×2.4米以上的巷道；

b) 岩石的普氏硬度f小于12，块度小于等于400mm，松散密度不大于1.8t/m³；

c) 海拔高度≤1000m。海拔1000m以上高原环境需进行特殊设计；

d) 巷道环境为-5℃～+40℃，最大相对湿度≤90%（温度为25℃时）；

e) 电压极限偏差为±5%，交流频率极限偏差为±1%；

f) 巷道坡度≤10°。在大于10°隧道工作时需进行特殊设计或采取必要的措施；

g) 装载机工作时周围的煤尘、甲烷爆炸性气体含量应符合煤矿安全规程规定的安全含量。

ZWY-80/22.55L煤矿用挖掘式装载机 主要技术特征

型号 检测项目		ZWY-80/22.55L
装载能力（m3/h）		80
整机重量(kg)		4800±5%
最小转弯半径（m）		≤3.5
离地间隙（㎜）		≥220
挖掘宽度（㎜）		≥2300
挖掘高度（mm）		≥1900
挖取距离（mm）		≥1550
卸载高度(mm)		≥1580
挖掘深度(mm)		≥600
装载宽度（mm）		≥2300
爬坡能力(度)		10°
输送带带速（m/s）		≥0.75
输送能力（m³/h）		≥80
主电机功率(kW)		22
行走速度（m/s）		0-1
履带平均接地比压MPa		≤0.1
额定工作压力(MPa)		12.5±0.5
安全阀开启压力(MPa)		13
电器 绝缘	三相MΩ	＞1.5
	相间MΩ	＞1.5
工作环境温度(度)		-5~+40
操纵方式		液控
散热方式		风冷
外形尺寸（mm）	长	5900±50
	宽	1850±50
	高	2000±50
